この記事では、日産キューブ[Z12]の純正ナビ[MP309-W]を走行中にワンセグ&DVD視聴、ナビ操作を可能にするための詳細の手順を記述しています。
車もメカもド素人の私ですら簡単にできました。
相当前の記事で車の購入を検討していると書きましたが、１ヶ月程前に日産キューブ[Z12]が納車となりました。
純正ナビのMP309-Wを付けました。ワンセグとDVDが見れるのですが、そのままだと走行中に映像を見ることができません。私本人は運転中に見ることはありませんが、長距離運転時に同乗者の子供達にDVDを見せたいと思います。
どうにか方法が無いものかとネットで調べたところ、TVキットなる１万～２万の機械を付ける方法や、自分で改造する方法がありました。
お金をかけるのももったいないので、自分で改造することにしました。
ちなみに私は車にはまったく詳しくなく、電気的な知識も乏しいド素人です。
これからその詳細を説明しますが、車の年式、ナビの型番等によって、説明通りでは無い（ケーブルの色が違う）、実現不可能ということもありますので、くれぐれも自己責任でお願いします。車はキューブ[Z12]、ナビはMP309-Wを使っています。
★はじめに★
まず、走行中に機能制限する仕組みについて説明しておきます。
ナビにパーキングブレーキの信号線を配線してあります。パーキングブレーキをしていない場合、映像視聴・ナビ操作ができないように制限している、といった単純な仕組みです。
この制限を解除するには、パーキングブレーキをしていなくてもナビにはパーキングブレーキをしているように騙せばよいのです。具体的には、ナビ側のパーキングブレーキ信号線をアースに落とすだけです。
★必要なもの★
・配線コード（50cm程度）
・クワ型端子(１個)
・ギボシ端子(雄雌２組)
・電工ペンチ
| メーカー タイトル 発売日 | Amazon価格 (更新日) | 写真 (マウスで拡大) |
| 生活雑貨 > 自動車用品 エーモン工業 配線コード E536 | 168 円 (2009-09-06)   |  |
| 生活雑貨 > 自動車用品 エーモン工業 クワ型端子（キャップ付） E331 | 168 円 (2009-09-06) |  |

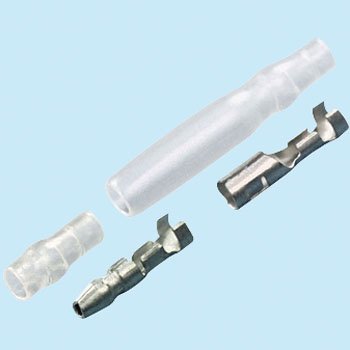

| 生活雑貨 > 自動車用品 エーモン工業 ギボシ端子セット 1152 | 588 円 (2009-09-06) |  |
| 生活雑貨 > 自動車用品 エーモン工業 ターミナルセットケース 中 E2 | 1,428 円 (2009-09-06) |  |
私は工具も何もなかったので、配線コードとターミナルセットを購入しました。ターミナルセットには、配線コード以外のものが全て含まれています。
★作業の概要★
ド素人の私ですら30分程度でできました。慣れたら15分でできます。とても簡単な作業です。
1.アースケーブルを工作する
2.バッテリーのマイナスを外す
3.ナビの取り外し
4.パーキングブレーキ信号線の切断、アース接続
5.元に戻す
6.ナビの設定
以降で詳細の手順を写真を交えて説明します。くれぐれも自己責任で！！
★詳細の手順★
１．アースケーブルを工作する
配線コードを50cmぐらいにカットしましょう。コードの両端をそれぞれ端子を取り付けます。
電工ペンチで被覆を5mm程度カットし、片方にクワ型端子を、もう片方にはギボシ端子のオスを工作しましょう。シリーブ（絶縁用のカバー）も付けておきましょう。
アースケーブル完成。写真はちょっと長すぎです。
2.バッテリーのマイナスを外す
安全に作業するために電源を断ちましょう。
ボンネットを開け、マイナスの端子を外します。同時にプラスを触ると感電しますのでご注意を。
3.ナビを外す（その１）
ナビを外すためには、まずエアコンのコンソールを外す必要があります。エアコンコンソールの下に買い物袋をぶら下げられるフックが左右２箇所にあります。上にスライドさせると外れ、奥にネジが見えてきます。
左右のネジを外すとコンソールが引っ張って外せます。
4.ナビを外す（その２）
エアコンのコンソールを外すと、上に左右２つのネジ（赤いマーク）が出てきます。取り外すとナビの周りのカバーが外せます。
カバーを手前に外すと、ハザードランプのケーブルが付いてきます。ハザードスイッチのすぐ裏の端子を外しましょう。
外したハザードケーブルの端子。
5.ナビを外す（その３）
ようやくナビが外せそうですね。上下左右４箇所のネジを外しましょう。
右側のネジ２個。 右上のネジにアース目的のクワ型端子が繋がっていました。後で忘れずに元通りにもどしましょう。
ネジを外したらナビを手前に引き出します。ディスプレイを傷つけないように注意しましょう。
外したナビは、ダッシュボードに置いておきましょう。ダッシュボードも傷つけないように。
これでナビが外れました。
6.パーキングブレーキ信号線を探す
ケーブルがいっぱいあります。その中からパーキングブレーキ信号線を探しましょう。
僕のはタグにPARKING BRAKEとあるのですぐ分かりました。写真だとわかりにくいですが、水色と白２色のケーブルでした。ケーブルはハーネスで分岐させ、車本体側とナビ側に分かれています。ケーブルを辿ってナビ側のケーブルを探しましょう。
ナビ側のパーキングブレーキ信号線が見つかりました。写真のマークあたりを切断することに。
7.コードを切断し、アースケーブルを接続
パーキングブレーキのコードを切断しましょう。
ナビ側のコードにギボシ端子のメスを工作します。必ずスリーブ（絶縁カバー）を付けましょう。付けないとショートして故障します。
最初に作っておいたアースケーブルのギボシ（オス）と接続します。
車側のパーキングブレーキコードもギボシ端子のオスを工作し、スリーブを付けて絶縁しておきましょう。後でノーマルに戻したくなった時に役立つかもしれません。
8.ナビを取り付け、アースケーブルのクワ型端子をネジに挟む
４つのネジでナビを取り付けましょう。その際、接続したアースケーブルのクワ型端子をネジの隙間に挟みます。これをやらないとアースに落ちません。
後は外した時と逆のことをやります。
ハザードのケーブルを接続し、ナビのカバーをはめる。下のネジを２つ取り付ける。
エアコンコンソールのカバーを取り付ける。下のネジを２つ取り付ける。お買い物袋フックをつける。
バッテリーのマイナス端子を接続。
9.ナビの設定
ここまでの作業でナビからするとパーキングブレーキをしているように認識されています。
標準設定では、走行中にパーキングブレーキを検出すると、警告通知するようになっています。
このままではウザイので、警告通知を解除しましょう。
ナビのメニューから
設定 > 設定 > 機能設定 > パーキングアラート
を選び、「OFF」に設定します。簡単ですね。
これで全ての作業は完了です！お疲れ様でした！！
さて、動作確認してみましょう。
エンジンをかけてパーキングブレーキを解除します。
問題なくワンセグが視聴できます！！！
DVDに切り替えてみても、
DVDも視聴できました！！
写真はありませんが走行中のナビの操作も可能になりました！！
（あぶないので走行中は同乗者に操作してもらいましょう）
作業する前は不安がありましたが、やってみるととても簡単でした。
ド素人でも工具さえあればできますので、勇気がある人はチャレンジしてみては。
